Breakout Box J1850 für Harley Davidson macht das Motoscope PRO kompatibel mit verschiedenen
Harley Davidson Modellen, die mit dem älteren digitalen Bus (SAE J1850) ausgestattet sind

Sie ist ein digitaler Adapter für den problemlosen Anschluss direkt am originalen Kabelbaum ohne Kontakte zu Löten oder zu Crimpen
Der Kabelbaum wird nicht beschädigt und die Garantie bleibt erhalten

Es werden je nach ausgewähltem Modell die richtigen Steckerverbinder für den Anschluss am originalen
Kabelbaum mitgeliefert. Nur den mitgelieferten Steckverbinder mit dem HD Kabelbaum verbinden, den
Stecker und die Kabel des Motoscope Pro an der Klemmleiste der BreakOut-Box anklemmen und fertig
Plug 'n Ride, einfacher geht es nicht

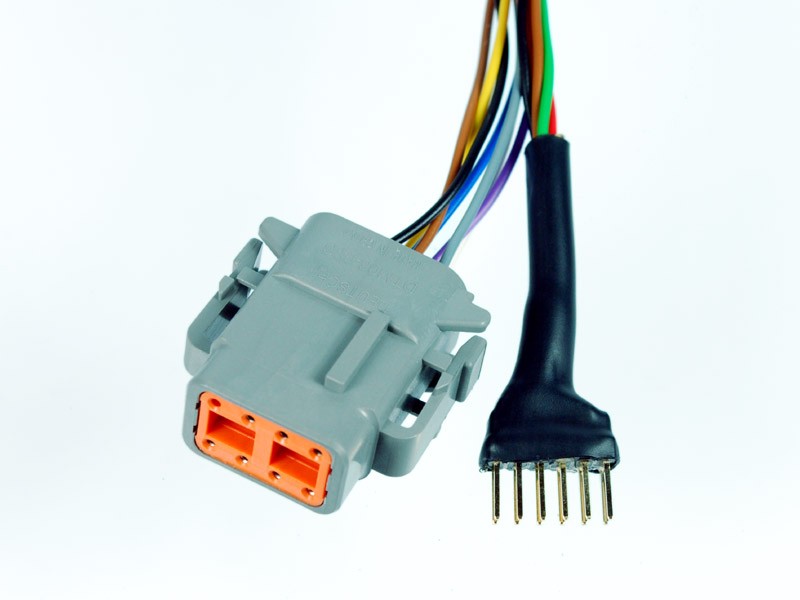

Die BreakOut Box HD-J1850 ist geeignet für alle HD-Modelle mit TwinCam Motor ab 2004 mit Steckern
von DEUTSCH und Dashboard auf dem Tank (TwinCam bis Bj.11/Softail nur bis Bj.10)

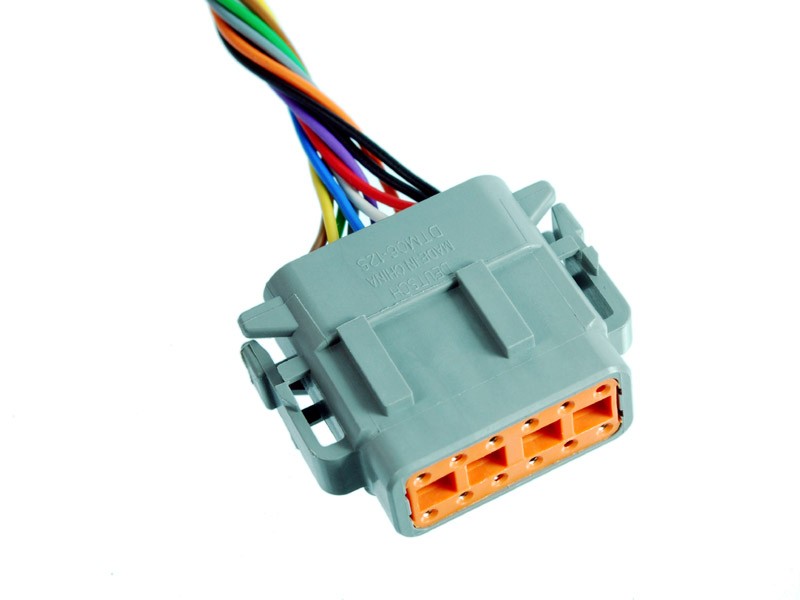

Ebenfalls geeignet für alle HD-Sportster ab 2004 bis 2011 mit Steckern von DEUTSCH (XL DEUTSCH)

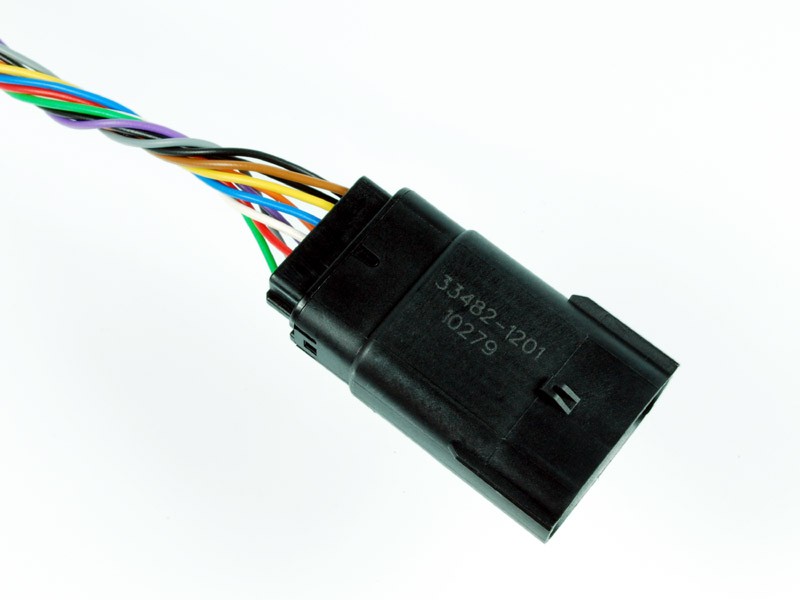

und alle HD-Sportster ab 2004 mit Steckern von MOLEX (XL MOLEX)

Weiterhin geeignet für alle HD-VRod ab Bj.2004 mit Steckern von DEUTSCH (VRSC-DEUTSCH)

ACHTUNG:
nicht kompatibel an neuen Modellen mit HD-LAN wie z.B. Softtail ab Modell 2011, allen Rocker-Modellen
oder Dyna-Modellen, die die Instrumente an der Gabelbrücke haben
Ebenfalls können Sie hier keine anderen Instrumente, nur das Motoscope-Pro anschliessen
Verwenden Sie für andere Instrumente den m-CAN J1850

Lieferumfang:
Breakoutbox HD-J1850 mit 32 Anschlussklemmen, 2 x M3 Befestigungsschrauben, 32 Aderendhülsen,
Kunststoffplatte zur Kabelbefestigung und Zugentlastung sowie zwei Kabelbinder
Adapterstecker (modellspezifisch)

Abmessungen:
Länge/ Breite/ Höhe ohne Stecker: 42 mm/ 42 mm/ 26,5 mm
Gewicht mit Stecker und Kabel: ca. 70 g
Stecker: je nach Modell unterschiedlich, siehe Fotos
Befestigung mit zwei Gewindebolzen M3

Funktionen:
- Geschwindigkeit
- Drehzahl
- Kontrollleuchte MIL (Check Engine Warning)
- Kontrollleuchte Blinker
- Kontrollleuchte Fernlicht
- Kontrollleuchte Öldruck
- Kontrollleuchte Tankreserve (soweit vorhanden)
- Kontrollleuchte Alarm ON

Nicht zur Verfügung stehen:
- Kontrollleuchte ABS (falls vorhanden)
- Kontrollleuchte 6.Gang (falls vorhanden)
- Ladekontrollleuchte (falls vorhanden)
- Tankuhr (falls vorhanden)

bei Bestellung bitte entsprechende Adapterstecker auswählen !
